產品詳情

+
  • b01.jpg

碟片分離機

碟式分離機是沉降式離心機中的一種，用于分離難分離的物料（粘性液體與細小固體顆粒組成的懸浮液或密度相近的液體組成的乳濁液等）。是利用混合液（混濁液）中具有不同密度且互不相溶的輕、重液和固相，在離心力場中獲得不同的沉降速度的原理，達到分離分層 或使液體中固體顆粒沉降的目的。分離機中的碟式分離機是應用最廣的沉降離心機。

所屬分類：

碟片分離機

聯系我們

產品描述

碟式分離機是沉降式離心機中的一種，用于分離難分離的物料（粘性液體與細小固體顆粒組成的懸浮液或密度相近的液體組成的乳濁液等）。是利用混合液（混濁液）中具有不同密度且互不相溶的輕、重液和固相，在離心力場中獲得不同的沉降速度的原理，達到分離分層 或使液體中固體顆粒沉降的目的。分離機中的碟式分離機是應用最廣的沉降離心機。

工作原理：
碟式分離機的原理與結構如右圖。
碟式分離機是立式離心機，轉鼓裝在立軸上端，通過傳動裝置由電動機驅動而高速旋轉。轉鼓內有一組互相套疊在一起的碟形零件--碟片；碟片與碟片之間留有很小的間隙。待分離物料由位于轉鼓中心的進料管加入轉鼓。當混合液（混濁液）流過碟片之間的間隙時，固體顆粒在離心機作用下沿碟片下表面滑動而脫離碟片并積聚在轉鼓內直徑最大的部位形成渣層，通過排渣機構（人工、連續、間隙）排出轉鼓；輕相液體沿碟片上表面向轉鼓中心運動，通過離心力從轉鼓上部出液口排出轉鼓；重相液體則聚在緊靠渣層的中間部位，沿特別設計的重相液流道從轉鼓上部出液口排出轉鼓。碟式分離機可以完成兩種操作：液-固分離（懸浮液的分離），稱澄清操作；液-液分離（或液-液-固）分離（要求兩種液體比重不同），稱分離操作。
碟式分離機以其結構緊湊，占地面積小，生產能力大等特點，因而在化工、醫藥、輕工、食品、生物工程以及交通運輸部門都獲得廣泛應用。

我公司開發生產的碟式分離機適應:
固體顆粒直徑在0.5μm——40μm，固含量小于2%，固相沉積比重小于2.0g/cm3的固-液分離；
液-液比重差大于0.05g/cm3的液-液分離；
1和2組合的液-液-固分離。

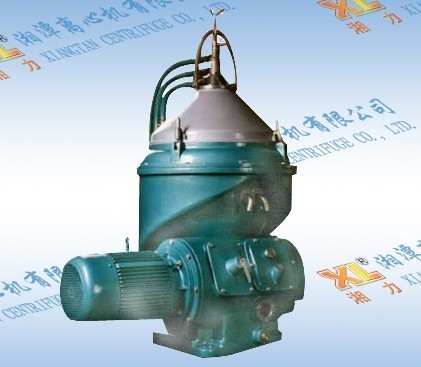

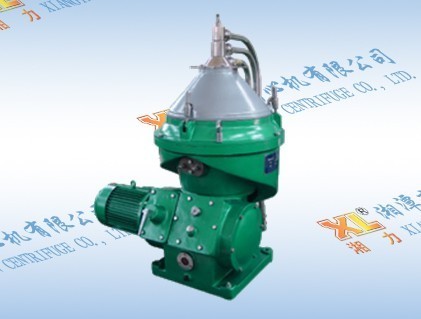

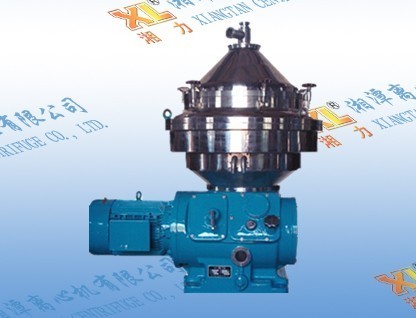

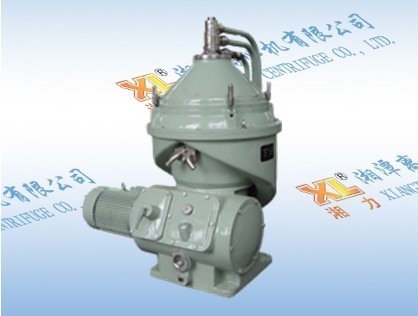

礦物油和船用碟式分離機
KYDH、KYDR、KYDB系列碟式分離機主要應用于原油脫水、去雜， 船用燃料油的油—水分離以及船舶柴油機潤滑油的澄清和凈化。該系列碟式分離機的設計、制造和驗收符合GB/T5745-2002《船用碟式分離機》要求，并通過中國船級社“CSS”認證，也可用于燃油發電廠的燃料油的澄清和凈化。

規格

額定處
理量(L/H)

進口
壓力(MPa)

出口
壓力(MPa)

污油
泵吸程

污油泵
輸出壓力

電機
功率(KW)

重量

外形尺寸
長×寬×高

KYDH209SD-23

5000

≤0.05

≥0.2

≥4

≥0.2

11

1000

1800×1200×1300

KYDB209SD-23

5000

≤0.05

≥0.2

≥4

≥0.2

11

1050

1800×1200×1300

KYDH206SD-23

3500

≤0.05

≥0.2

≥4

≥0.2

5.5

550

1250×950×1300

KYDH204SD-23

2000

≤0.05

≥0.2

≥4

≥0.2

4

420

720×800×1100

KYDR203DD-23

1500

≤0.05

≥0.2

≥4

≥0.2

2.2

225

880×560×960



lxj



lxj



lxj



lxj

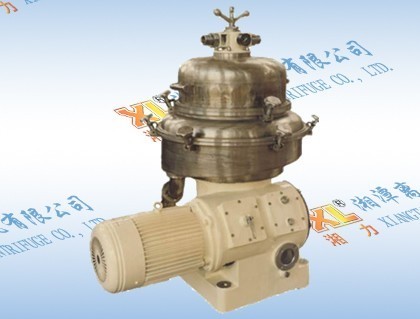

乳品行業碟式分離機
主要應用于原料牛奶的凈乳(去雜)，牛奶脫脂(脂肪和奶液的分離)。具有分離效率高，凈乳后牛奶的雜質度低于可2ppm，脫脂分離時的稀奶油比例可調節等功能。同時也可用于其他類似物料的分離（如無水黃油精制工藝中的奶油濃縮、脫酸、水洗等）。該分離機符合JB/T8103.3《碟式分離機 乳品分離機》。


機型

額定處理量(l/h)

進口壓力

出口壓力

電機功率(KW)

質量

外形尺寸
長×寬×高

DHN400

5000-12000

0.05

0.1-0.45

11/15

1400

1600×1100×1650

DBN400

5000-12000

0.05

0.1-0.45

11/15

1400

1600×1100×1650

DHN315

2000-3000

≤0.05

≥0.2

5.5

380

1250×950×1300

DBN315

2000-3000

≤0.05

≥0.2

5.5

380

1250×950×1300

DRN230

1500-2000

0.05

0.1-0.2

2.2/4

225

880×560×910

lxj

lxj

油脂行業DBZ、DRZ系列碟式分離機
該機己廣泛應用于動植物油脂的水化脫膠、堿煉脫皂和水洗工藝。主要有自動環閥排渣型和人工清渣型兩大類。也可應用于植物油連接精煉中的脫膠、脫皂和水洗工藝中。


型號

額定處理量(l/h)

進口壓力

出口壓力

電機功率(KW)

質量

外形尺寸
長×寬×高

DBZ500

6000-12000

0.05

0.1-0.3

22

2400

1850×1550×2050

DRZ500

6000-12000

0.05

0.1-0.3

18.5

1950

1850×1500×2050

DBZ400

2000-5000

0.05

0.1-0.25

15/11

1500

1600×1100×1700

DRZ400

2000-6000

0.05

0.1-0.25

15/11

1450

1600×1000×1700

DRZ355

2000-4000

0.05

0.1-0.25

7.5

750

1500×1200×1500

lxj

醫藥、化工、天然色素行業DBS、DRS系列分離機
DBS、DRS系列分離機是我公司專為醫藥、化工行業自主研發的產品，具有轉速高、運轉平穩、進出口系統全部密封、噪音小、分離效果好等優點。主要應用于天然色素的分離和提純，如辣椒紅素和辣素的分離，也應用于醫藥、化工行業兩種互不相溶、比重不同：液-—液、液—固分離和澄清。如三梨醇的澄清、甘油的精制工藝、Vb發酵液、醋酸丁脂、墨水、抗生素、維生素等。

機型

額定處理量(l/h)

進口壓力

出口壓力

電機功率(KW)

質量

外形尺寸
長×寬×高

DBS500

2000-5000

0.05

0.1-0.3

18．5/22

1800

 1850×1200×1900

DBS400

1500-3000

0.05

0.1-0.25

7.5/11

1250

1600×1150×1600

DBS315

1000-2500

≤0.05

≥0.2

5.5

380

1250×950×1300

DRS230

500-1500

≤0.05

≥0.2

2.2

225

900×580×940

lxj

生物柴油行業DBSY系列分離機
DBSY、DRSY系列分離機是我公司為生物柴油行業自主研發的產品，主要應用于生物柴油的分離，也可用于其他類似物料的分離。

機型

處理量(l/h)

進口壓力

出口壓力

電機功率(KW)

質量

外形尺寸
長×寬×高

DBSY500

4000-7000

0.05

0.1-0.3

22

1800

1850×1200×1900

DBSY400

1500-5000

0.05

0.1-0.25

11/15

1250

1500×1150×1500

DBSY315

1000-3000

≤0.05

≥0.2

5.5

380

1250×950×1300

DBSY230

700-2000

≤0.05

≥0.2

2.2

230

900×580×940

啤酒、飲料、果汁行業DBP、DRP系列分離機
DBP、DRP系列分離機是主要應用于啤酒、飲料、果汁行業的分離，以除去啤酒、飲料、果汁中的雜質和酵母，減少啤酒、飲料、果汁的后期發酵而確保質量，也可用于其他類似物料的分離。

機型

處理量(l/h)

進口壓力

出口壓力

電機功率(KW)

質量

外形尺寸
長×寬×高

DBP500

5000-15000

0.05

0.1-0.3

22

1800

1850×1200×1900

DBP400

3000-10000

0.05

0.1-0.25

15

1350

1500×1150×1500

DBP315

2000-4000

≤0.05

≥0.2

5.5

380

1250×950×1300

DBP230

700-2000

≤0.05

≥0.2

2.2

230

900×580×940
